滴灌系統增壓設備組成部件及計算方法

園藝、園林和農業用途的自動噴灌系統(噴灌或滴灌/微型噴霧)必須保證在噴頭打開的數量動態變化時，其主管道水壓要保持基本穩定，并且要做到壓力可調?？烧{(diào)的壓力和恒壓可以使在任何成長階段都能可以用同一套自動噴灌的增壓系統，同時保證管道壓力不至于突然變化導致爆管，特別是PVC管這些耐壓強度較低的。達到壓力可調和恒壓并不難實現，這一切都是基于PID閉環控制的變頻調速來實現的。

一、基本組成及原理

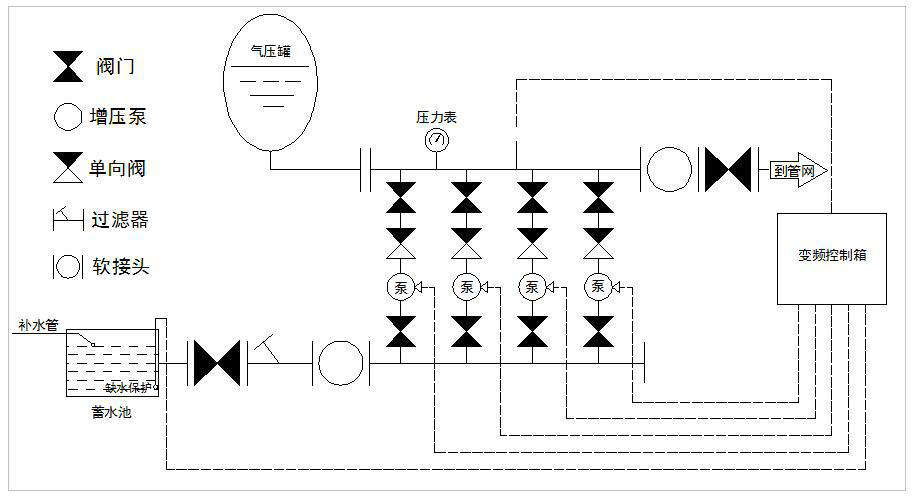

用于自動噴灌系統的增壓設備組成和一般的自動增壓設備沒什么區別，都是由增壓水泵(一般的離心泵之類的，水泵的數量可以根據用水負荷決定)、單向閥(防止被增壓的水倒流)、閥門、變頻調速控制系統(最關鍵的設備)和壓力傳感器組成。變頻自動調速系統是基于差量補償運行的，即差多少補充多少，簡單的說就是用水量大就快速運行補壓，用水量少就減速運行補充壓力。噴頭數量的增減即為用水量大小的變化，噴頭打開數量越多，水泵運行越快，噴頭打開數量少水泵運行就越慢。如此不僅可以保證水壓穩定，而且做到了能耗動態輸出。

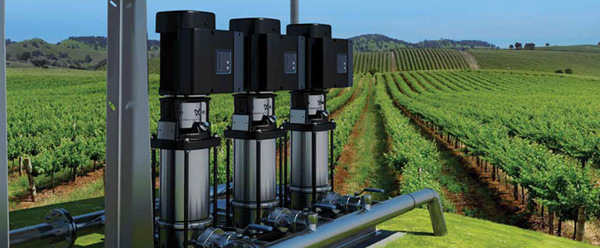

用于灌溉和澆灌的恒壓供水自動增壓泵機組。增壓泵臺數可以根據實際情況增減。


如果預算有限或者工作負荷不重，可以選擇單控式的變頻自動增壓設備。


二、設備的參數計算

自動增壓設備主要需要兩個參數：流量和壓力。這里指的流量是說噴灌現場每小時可能需要的最大出水量，最大流量的計算可以估算每小時可能打開的噴頭數量×每個噴頭正常工作時的每分鐘出水量(噴頭廠家會給對應參數)即可算出最大小時用水量。壓力的計算尤為重要，一般噴頭的正常工作時需要的壓力值也是噴頭廠家提供的。但當輸送管道比較長的時，要考慮水頭損失，水頭損失的計算公式比較復雜，當輸送水的管道比較大的時候，可以按照每100米10米的水頭損失計算，但是這不是絕對的，需要具體情況具體計算最佳。按照以上計算出來的最大流量和最大流量的時候的壓力值，選擇對應額定流量和額定壓力的參數即可。選型涉及到很多行業經驗，建議您咨詢我們計算相關數據，可以準確為您提供解決方案。
