水云間高壓微霧降溫系統工程設計說明

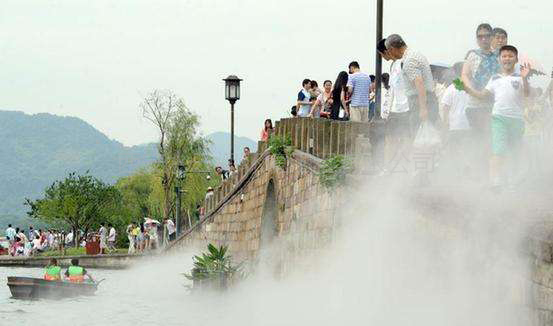

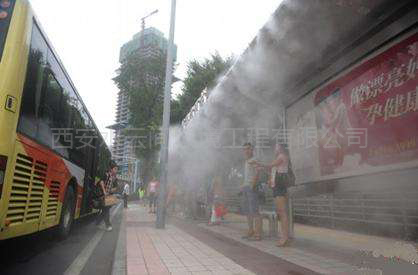

水云間高壓噴霧系統在降溫工程中的應用設計簡介，眾所周知，隨著城市話的發展，城市的熱島效應也逐漸明顯起來。夏季在景區、商業步行街等戶外人群聚集的場所，采用噴霧系統可以很好的起到戶外降溫的作用。今天我們就大家簡單介紹下水云間噴霧降溫系統工程的簡要設計說明。
一、高壓噴霧降溫原理簡介
首先我們來了解下高壓噴霧系統的工作原理。高壓噴霧系統又叫高壓微霧系統，霧森系統。是利用高壓柱塞泵將水壓升至7Mpa，然后將加壓活動水經高壓輸送管線由專用霧化噴頭霧化，產生1-15微米的微霧顆粒，霧氣能夠迅速氣化蒸發，同時吸收熱量，達到了
噴霧降溫、加濕、造景的目的。
二、水云間人造霧系統的特點
1．霧細：高壓微霧噴嘴每秒能產生50 億個霧滴，霧滴的直徑僅為
01∽35μm,尤如山中云霧，加濕降溫效果極佳。
2．節能：霧化1 公斤水僅消耗6W 功率，是傳統電熱加濕器的百分之一，
是離心式或氣水混合式加濕器的十分之一。
3．可靠：高壓微霧降溫系統主機采用進口工業曲軸柱塞泵，能夠24 小
時連續運轉，噴嘴及水霧分配器無動力易損部件，在高粉塵環境中不會損壞。
4．安全自動泄壓：當噴霧機停止工作時，機體自動將高壓噴管的壓力釋
放，防止噴頭滴水。
5．自動缺水?dāng)嚯娤到y(tǒng)：防止因無水時泵空轉現象，提高泵壽命。
6．衛生：高壓微霧系統的水是密封非循環使用的，不會導致細菌的繁殖。
7．噴霧量: 噴霧量大且噴嘴可以自由組合。噴霧量從5kg/h∽2500kg/h 進
行無級調節。
8．噴霧效率高達95%以上。

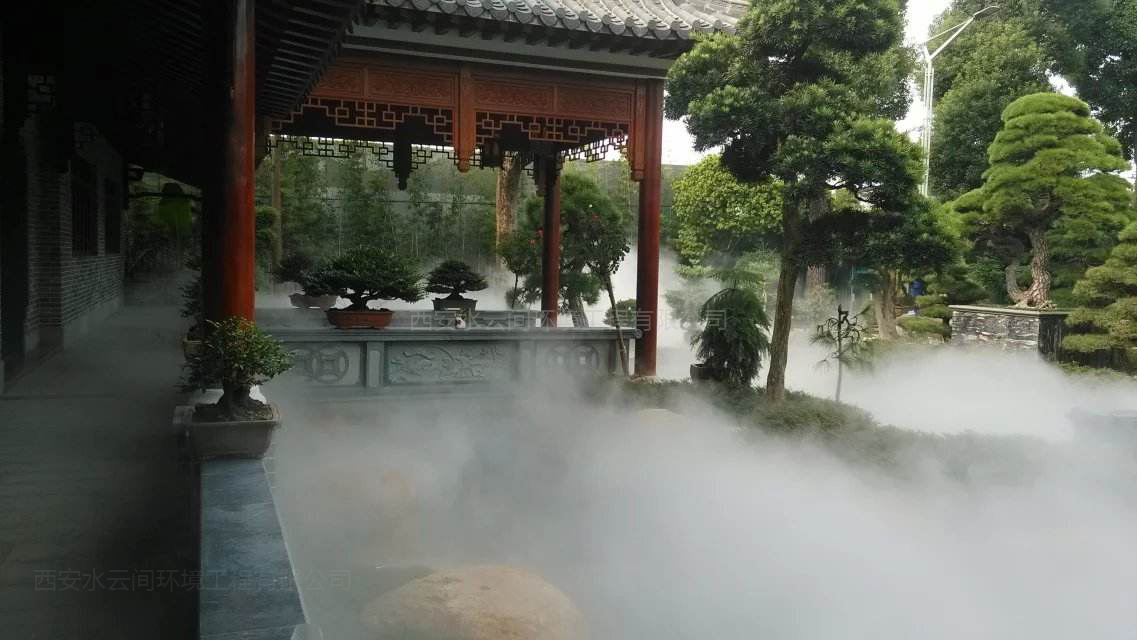

景觀造霧：懸浮在空氣中的超細微霧粒象云煙一樣隨風而動，時隱時現，
創造出迷人的風景效果；同時超細微霧粒中含有大量的負離子，增加空氣的含氧量，極大地營造和改善人們生存和居住的環境。
三、水云間霧森系統使用條件
1．環境溫濕度：主機溫度5℃∽40℃ 相對濕度≤99%
2．使用水質：自來水、凈化水或同類水質
3．水質最高溫度：60℃
4．供水壓力：0.03∽0.8Mpa
5．電源：380V/50HZ
四、人造霧系統組成
1．泵站單元：高壓陶瓷柱塞泵能產生3～7MPa 的高壓水，可適應5kg/h∽2500kg/h 流量間的穩壓調整，并有多種保護功能；性能穩定、可靠耐用、連續性工作強。
2．超微霧化噴嘴：核心部分采用陶瓷材料制造，外殼采用不銹鋼材質制造，具有噴霧細，不磨損，壓力損失小，防堵塞、不滴水等特點?？讖剑?.1524mm 噴霧量：2.46kg/h(在P=4MPa 時)。每0.5米布置一個，門/雨蓬/樹上方不做。
3．控制單元：微電腦全自動控制，自動過濾、自動加濕、自帶濕度控制接口，實現濕度的自動調節和控制。
4．高壓分路閥單元：高壓分路閥可根據要求自動實現高壓水向多路超微噴嘴單元供水或泄水。
5．超強過濾系統：PO 超強過濾器，配有5 微米、10 微米四級水過濾器，有效解決水質問題，確保噴頭不被堵塞。
6．高壓管線：采用高壓無縫不銹鋼管，管線最長150 米。主管道直徑15毫米，支管道直徑10毫米。
1．整個系統的所有管線不能選用容易生銹的普通鋼管, 高壓無縫紫銅管,避免鐵銹水堵塞噴嘴。
2．直接可以與自來水管連接,但必須增設超強過濾器,避免水中的固體顆粒堵塞噴嘴。
3．機器使用在冬季應注意采取防凍措施;主機安裝在戶外時,必須采取防雨措施；使用完畢后，切斷水源，工作5 秒，排盡泵內的余水，以防止凍壞高壓泵。
4．嚴禁無水狀態下，運轉水泵。
5．噴嘴的安裝高度,建議距離地面至少2 米的高度,距離房屋內頂至少0.5米;一方面為了增加超細微霧粒在空氣中蒸發、汽化的時間，另一方面避免超細微霧粒噴到障礙物而產生水滴。
6．噴嘴的安裝高度角度以水平往上傾斜5∽15°為最佳使用角度。
7．連接噴嘴的管線每100M 落差300MM,每2M 要有一個固定點;避免連接管線長期使用，產生彎曲，導致殘留水長期滯留在管線中而形成沉淀物，堵塞噴嘴。
8．開機前，請將調壓閥松開至無壓力狀態，開機后慢慢調節調壓閥，觀察壓力表顯示的壓力。
9．在高壓泵首次運轉前加入潤滑油到曲軸箱，加入到油位尺上兩條橫線的中間位置即可。切忌不得加滿；高壓泵首次工作50 小時需要更換潤滑油，以后每500 小時更換一次。潤滑油采用SAE30(美孚1130 適用）。
以上就是水云間噴霧造景系統的簡介，噴霧系統在戶外降溫應用上效果顯著，咨詢噴霧降溫系統技術支持電話：15802982828
