銅川煤棚噴霧降塵案例
一、噴霧系統設計目的：
水云間噴霧降塵系統，是利用水霧的強附著力，將空氣粉塵等懸浮顆粒物捕獲并附著包裹，最終粉塵顆粒因自重墜落，從而達到降塵的目的。針對煤棚降塵已經有了成熟的設計施工經驗，而且本套系統耗水量少，不易產生積水，相對于常規的干霧系統造價低很多。
二、設計方案

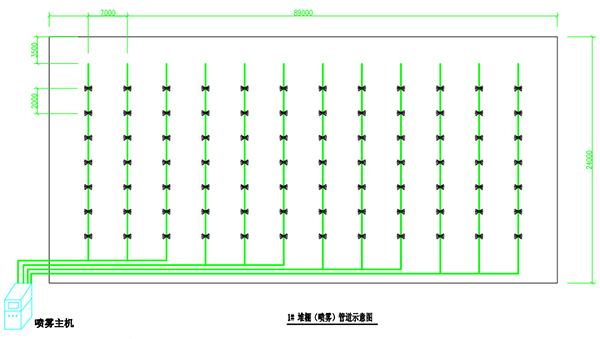

1#棚（原料調配庫）方案說明：棚長89米，寬24米，高10米。設計1臺噴霧主機，主機水源引至水箱處，在水箱出水口處安裝管道增壓泵為噴霧主機供帶壓水源；
棚總共分4塊，共計12條噴霧支管，每條管間距7米，噴頭間距2米，共計14個支管。每個底座安裝雙噴頭。共需主機1臺，噴頭168個，底座84個，不銹鋼管長約600米，三通12個。

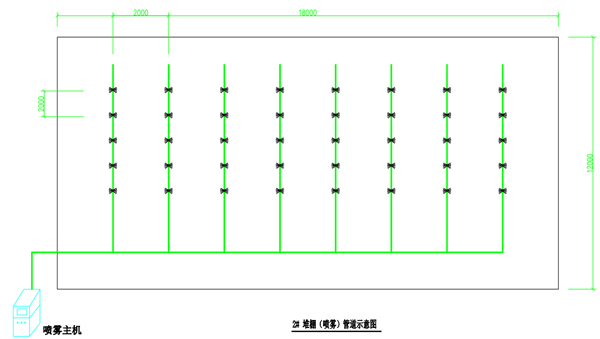

2#棚（水泥系統原煤卸車堆棚）方案說明：棚長18米，寬12米，高11米。設計1臺噴霧主機，主機水源引至水箱處，在水箱出水口處安裝管道增壓泵通過直徑63PE供水管將水引至2#為噴霧主機供帶壓水。
堆棚共計8條噴霧支管，每條支管間距2米，噴頭間距為2米，支管安裝雙噴頭。共需主機1臺，噴頭80個，底座40個，不銹鋼管約150米，三通8個。

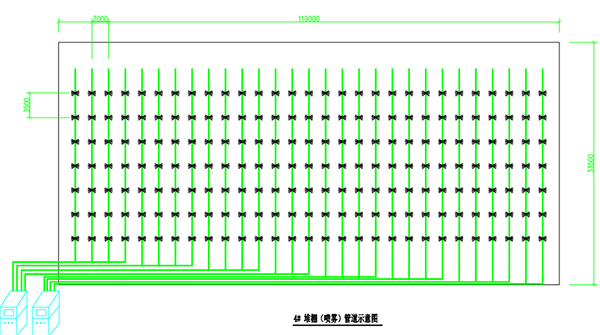

4#棚（原煤預均化堆）噴霧說明：長119米，寬35.5米，高12米，設計2臺主機。主機水源引至水箱處，在水箱出水口處安裝管道增壓泵為噴霧主機供帶壓水源；
堆料棚共計29條噴霧支管，主機1控制15條支管，主機2控制14條支管，支管間距7米，噴頭間距3.5米，安裝雙噴頭。共需主機2臺，噴頭464個，底座232個，三通29個，管道長約1700米。

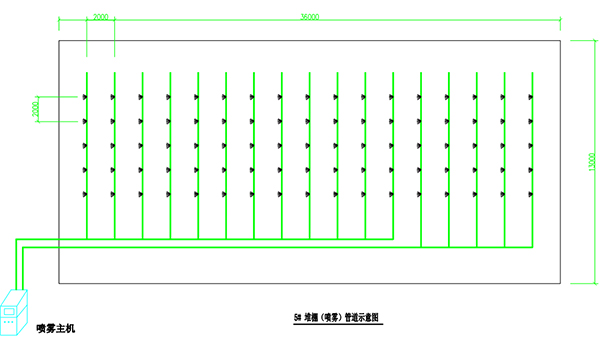

5#（原料系統原煤卸車堆棚）堆棚方案說明：棚長：36米，寬13米，高10米。主機水源引至水箱處，在水箱出水口處安裝管道增壓泵為噴霧主機供帶壓水源；
設計17條支管，支管間距2米，噴頭間距2米，單噴頭噴霧。共需主機1臺，85個噴頭，底座85個。三通17個，不銹鋼管約350米。
噴霧材料清單
|
序號 |
材料清單 |
數量 |
|
1 |
兩節防堵噴頭 |
712 |
|
2 |
雙噴頭底座 |
356 |
|
3 |
單噴頭底座 |
85 |
|
4 |
不銹鋼管 |
2800 |
|
5 |
主機 |
5 |
|
6 |
三通 |
66 |
|
7 |
增壓泵 |
2臺 |

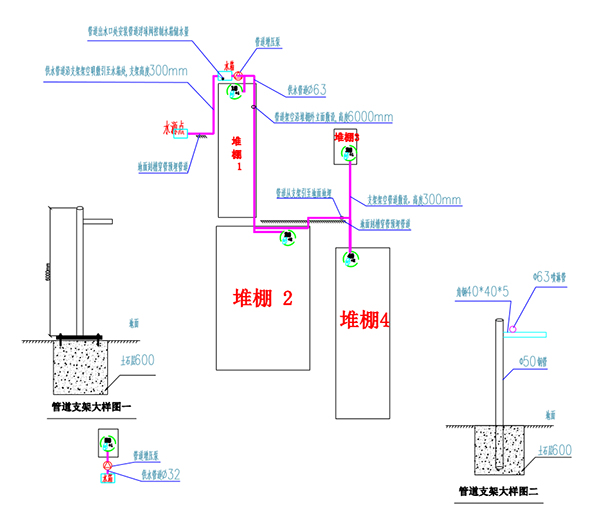

主水管架設為DN63鋼管，需要地埋過路，穿墻打孔，架高3米和6米。按圖表示，一臺增壓泵為4臺主機增壓，此處為大功率增壓泵，另一臺為5號棚主機增壓，此處為小功率增壓泵。
支撐管柱身為DN50鋼管，和40角鋼焊接。預估需要25根。
